Rýchloupínací nožový držiak B25x120mm
Popis

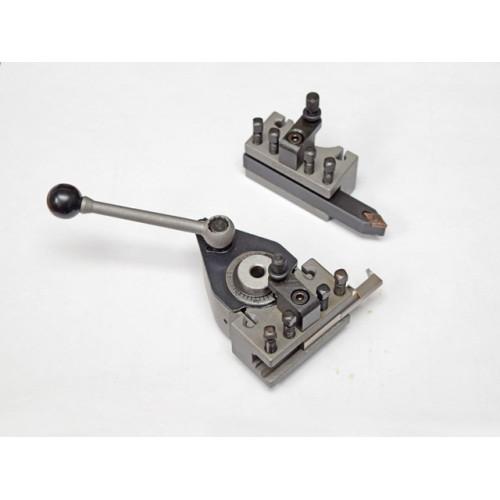

Rýchloupínací nožový držiak B25x120mm
Vhodná pre sústruhy s osovou výškou 300-500mm
Pri výmene nožových držiakov v hlave je opakovateľná presnosť upnutia 0,01mm
Správna výška sa jednoducho a presne nastavuje špeciálnymi nastavovacími skrutkami
40 rôznych polôh uhlových nastavení
Oceľová hlava a držiak s profilovo brúseným ozubením
Uhlová stupnica na hlave 0-40

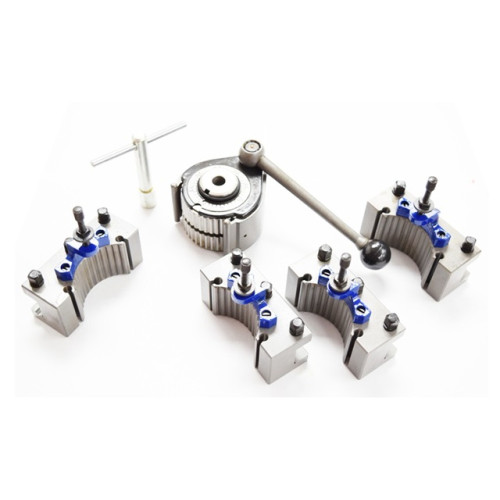

Sada obsahuje:
* 1x hlavu držiaka
* 3x držiak 25x120mm pre štvorhranné nože typ D, max veľkosť: 25mm
* 1x držiak 32x130mm pre guľaté nože typ B, max priemer: 32mm
* 1x kľuka pre aretáciu držiaka v nožovej hlave
* 1x kľuka pre utiahnutie štvorhranných skrutiek v nožových držiakoch
Xmin: 38 - 46mm
Xmax: 58 - 57mm
y: 13 - 14mm
h: 25 - 32mm
v: 150mm
s: 76mm
u: 73mm
t: 32mm
Nožový držiak 32x130 typ B guľatý
d-max: 32mm
Celková dĺžka: 130mm

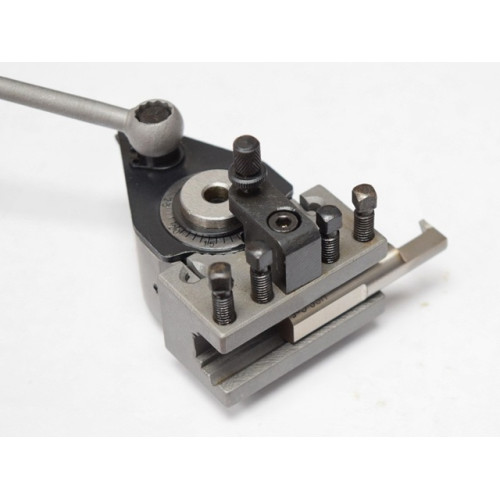

Nožový držiak 25x120 typ D štvorhran
d-max: 25mm
Celková dĺžka: 120mm
